ตัวชี้วัดการควบคุมความแม่นยําสูง เครื่องควบคุมน้ําหนักซีรีส์ A2-6 (4 ~ 20MA)
รายละเอียด
| ประเภท A/D Converter | ซิกม่า-เดลต้า |
| อัตราตัวอย่าง | 10 ครั้ง/วินาที (50 ครั้ง/วินาทีเป็นตัวเลือก) |
| ความละเอียดการแสดง | 3000 |
| การแก้ไขภายใน | 1,000,000 |
| การกระตุ้นเซลล์ภาระ | DC 5V |
| เซลล์ภาระ | ขนาดสูงสุด 4 x 350 Ω หรือ 8 x 700 Ω เซลล์ภาระ |

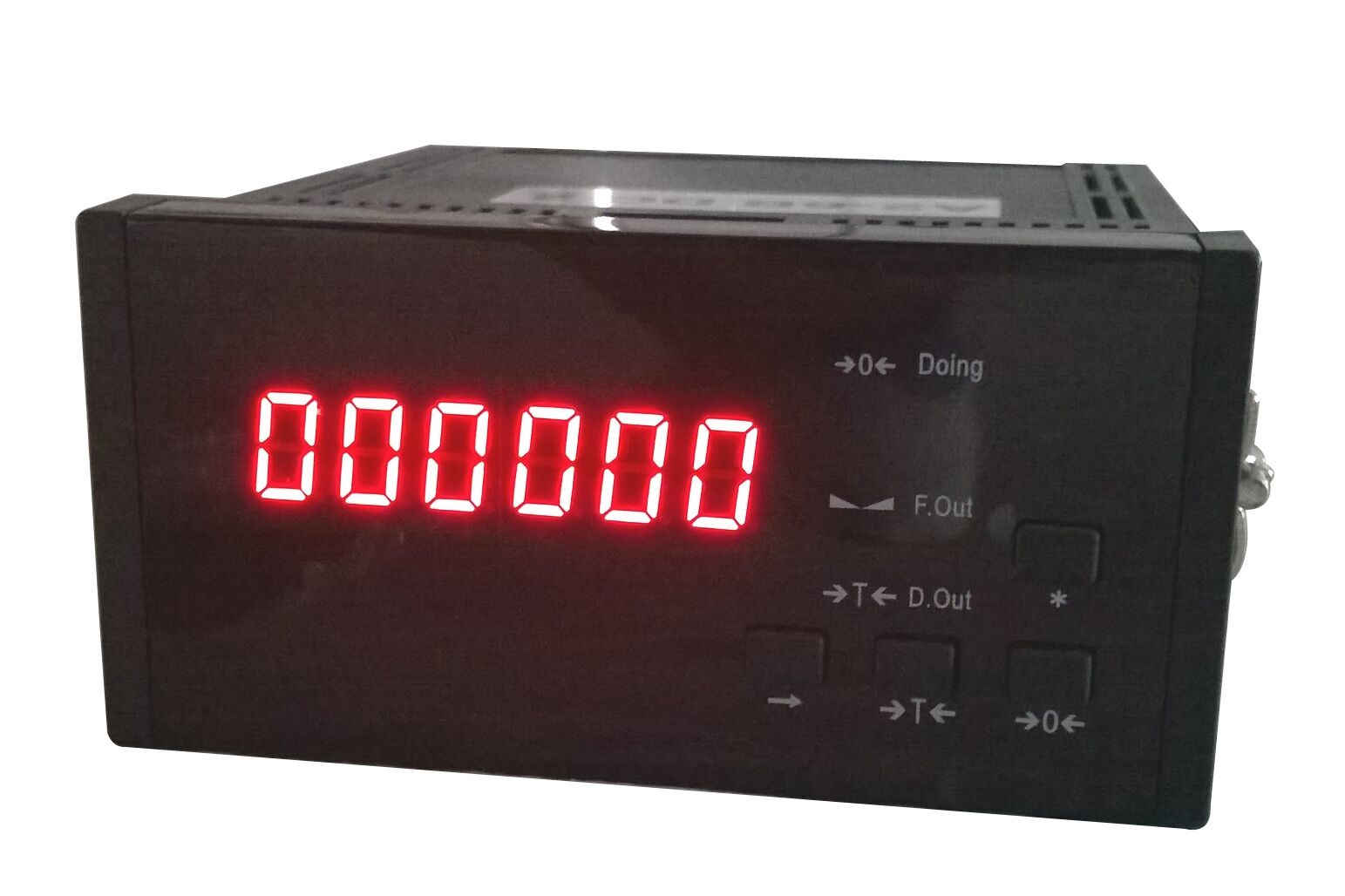

| การแสดง | LED ขนาด 6 หลัก 0.4 นิ้ว |
| ภาค |
1/2/5/0.1/0.2/0.5/0.01/0.02/0.05/0.001/0.002/0.005/10/ 20/50/100/200/500/0.10/0.20/0.50/0.010/0.020/0.050 |
| พลัง | อัดแปลง DC 9V 1A หรือ AC 110-220V 50 Hz |
| อุณหภูมิการทํางาน | 0°C ~ 40°C |
| อุณหภูมิการเก็บรักษา | -25°C ~ 55°C |
| สัมพันธ์ ความชื้น | 85% RH |
| ขนาด | 95 × 48 × 110 มิลลิเมตร |
| น้ําหนัก | 0.5 กิโลกรัม |
| การออกสัญญาณ | การออกแบบแบบแอนาล็อก 4-20 mA |
| ตัวเลือก |
a) RS232 หรือ RS485 ที่แยกด้วยแสง b) 6 การออกเรเล่ที่มี 2 ทางเข้าที่แยกออกด้วยแสงที่สามารถใช้ในการควบคุมการออกของเรเล่ #1 และ #2 |
1.รุ่นจํานวน

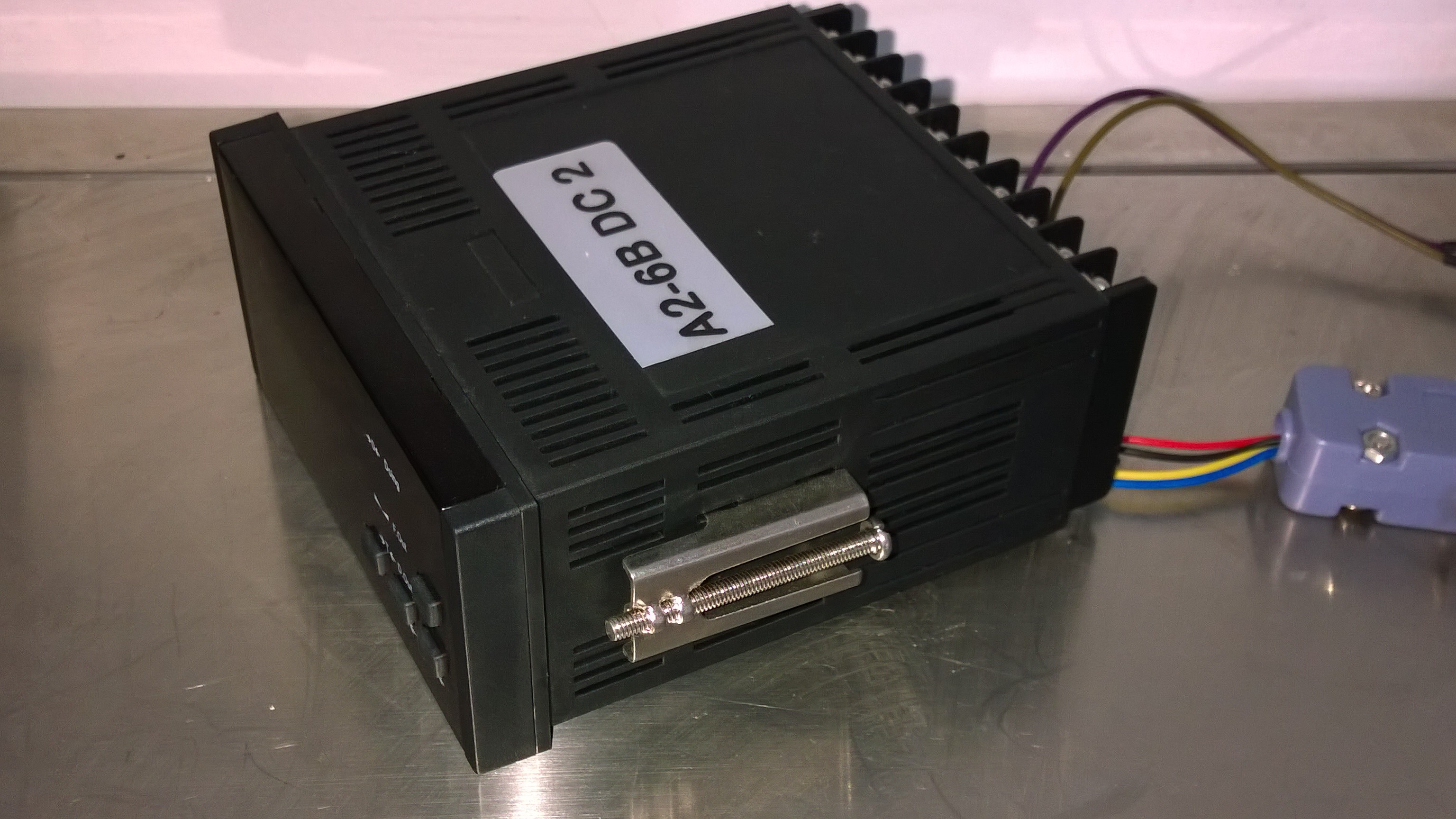

XK315A2-6□-□□-□
0 - ไม่มีอินเตอร์เฟส
1 - RS232C ที่แยกออกด้วยแสง
2 - RS485 ที่แยกออกด้วยแสง
AC - AC 110-220V 50 Hz มีให้บริการสําหรับ XK315A2-6A เฉพาะซีรีส์
เครื่องปรับไฟ DC - DC 9V 1A
A - รุ่นพื้นฐานที่มีผลิตแบบแอนาล็อก 4-20 mA
B - รูปแบบเบื้องต้นบวก 6 การออกเรเล่และ 2 การเข้า opto-isolate
2.คีย์ Fการปะทะ
[*] ฟังก์ชัน เลือกคีย์หรือ Enter key
[→] คีย์ขวา
[→T←] คีย์ Tare หรือ คีย์ Increment
[→0←] คีย์ศูนย์หรือคีย์ Decrement
3.Sทาตัส
รางวัลT←?? เมื่อ tara และน้ําหนักคือน้ําหนักสุทธิ
รางวัล0← ลงเมื่อน้ําหนักเป็นศูนย์
เมื่อน้ําหนักมั่นคง
4.รหัสความผิดพลาด
OUEr - เมื่อน้ําหนัก > 100% FS + 9d
√-OUEr √ - เมื่อน้ําหนัก < - 20d
¥HHHHHH ¥ - เมื่อศูนย์อ้างอิงเป็น > + 2% FS
¥LLLLLL ¥ - เมื่อเทียบศูนย์คือ < -2% FS
5.ฉันอินเตอร์เฟส Oการพัฒนา
รูปแบบลําดับ 8-N-1:8บิตข้อมูลไม่parity bit, 1สต๊อปบิต.
1. Adr=00 - การออกข้อมูล ASCII แบบต่อเนื่อง หากน้ําหนักเท่ากับ -12345, ผลิต 54.321-
2. Adr=99 - การออกข้อมูลปกติ ASCII ต่อเนื่อง หากน้ําหนักคือ -12345, การออกคือ -12345
3. Adr=01-98 - การออกข้อมูลโดยใช้โปรโตคอล ModBus
6.Oการพัฒนา
1. เปิดตัวชี้วัด, มันแสดงเลขฉบับและตรวจสอบ LED จาก ₹0 ₹ ถึง ₹9 ₹
2.0
· เมื่อน้ําหนักคงที่ระหว่าง ± 2% FS กด [→0←]ศูนย์
· เมื่อจุดอ้างอิงศูนย์ > + 2% FS มันแสดง
· เมื่อค่าสัมพันธ์ศูนย์คือ < -2% FS มันแสดง
3.ทาเร
· เมื่อน้ําหนักคงที่
· เมื่อน้ําหนักมากกว่าศูนย์และคง
· กด [→T←]ศูนย์ และ ลง
4.สะอาด
· เมื่อน้ําหนักคงที่และน้ําหนักเป็นน้ําหนักสุทธิ
· กด[→T←]เคลียร์ทาราและ
7.การตั้งค่า
| การปฏิบัติงาน | การแสดง | คําอธิบาย |
| กด [→] | ¥000000 ¥ | ไปยังเมนู Calibrations and Configurations และใส่รหัสผ่าน 002003 |
|
กด [→] หรือ[→T←] |
¥002003 |
เพื่อใส่รหัสผ่าน 002003: · กด[→] เพื่อเลื่อนนิ้วที่สับไปทางขวา · กด [→T←]เพื่อเพิ่มตัวอักษรที่กระพริบ · กด [→0←]เพื่อลดตัวเลขที่สับตา |
| กด [*] | ราคาที่ถูกกําหนด | ในเมนู Calibrations |
| กด [*] | ง-SEt- | ในเมนู Configurations |
| กด [→] | ¥d 0.01 ¥ | การแบ่งชุด |
| กด [→T←] | ¥d 0.05 ¥ | กด [→T←]หรือ[→0←]เลือก d |
| กด [*] | ¥ 100.00 ¥ | กําหนด FS |
| กด [→] | ¥000000 ¥ | เลขซ้ายส่วนใหญ่จะสับ |
|
กด [→] หรือ[→T←] |
¥0300.00 ¥ | กดการผสมของ[→],[→T←]และ[→0←]เลือก FS |
| กด [*] | ราคา 2 บาท |
กําหนดกรอง FLt=0-2 เครื่องกรองขนาดใหญ่จะนําไปสู่ผลลัพธ์น้ําหนักช้า |
| กด [→T←] | ราคา 1 บาท | กด [→T←]หรือ[→0←]เลือกกรอง |
| กด [*] | ออทป00 |
กําหนดระยะรอยศูนย์และศูนย์ที่ระยะเริ่มต้น AUtP=00 ไม่มีการตั้งค่าศูนย์ในตอนเริ่มต้น ระยะศูนย์ 0.4d AUtP=10 0 ในระยะเริ่มต้น 20% FS,ระยะรอย 0 คือ 0.4d AUtP = 20 0 ในระยะเริ่มต้น 20% FS ระยะ 0.8d AUtP = 30 0 ในระยะเริ่มต้น 20% FS ระยะรอย 0 คือ 1.2d AUtP = 40 0 ในระยะเริ่มต้น 20% FS ระยะรอย 0 คือ 1.6d AUtP = 50 0 ในระยะเริ่มต้น 20% FS,ระยะรอย 0 คือ 2.0d AUtP = 60 0 ในระยะเริ่มต้น 20% FS,ระยะ 0. AUtP = 70 0 ในระยะเริ่มต้น 20% FS ระยะ 0.8d AUtP = 80 0 ในระยะเริ่มต้น 20% FS ระยะรอย 0 คือ 3.2d AUtP = 90 0 ในระยะเริ่มต้น 20% FS, 0 ส่องคือ 3.6d |
|
กด [→] หรือ[→T←] |
ออทพี 10 | กดการผสมของ[→],[→T←]และ[→0←]เลือก AUtP |
| กด [*] | ¢Adr 00 |
กรอกที่อยู่ของตัวชี้ Adr=00 การออกข้อมูลย้อนหลังต่อเนื่อง Adr=99 ผลิตข้อมูลปกติต่อเนื่อง การออกข้อมูล Adr=01-98 โดยใช้โปรโตคอล ModBus |
|
กด [→] หรือ[→T←] |
อาร์ดาร์ 12 | กดการผสมของ[→],[→T←]และ[→0←]เพื่อเลือก Adr |
| กด [*] | ¥b 2400 ¥ |
กําหนดอัตรา Baud b=12002400,4800,9600 |
| กด [→T←] | ¥ 9600 ¥ | กด [→T←]หรือ[→0←]เพื่อเลือกอัตรา baud |
| กด [*] | ¢L00791 ¢ |
ปรับขนาดผลิตแบบแอนาล็อก 4 mA L หมายถึงปัจจุบันการออกกําลัง 4 mA |
|
กด [→] หรือ[→T←] |
¢L00791 ¢ | กดการผสมของ[→],[→T←]และ[→0←]เพื่อปรับระดับผลิตแบบแอนาล็อก 4 mA |
| กด [*] | H03723 |
ปรับขนาดผลิตแบบแอนาล็อก 20 mA H หมายถึงปัจจุบันการออกกําลัง 20 mA |
|
กด [→] หรือ[→T←] |
H03723 | กดการผสมของ[→],[→T←]และ[→0←]เพื่อปรับระดับผลิตแบบแอนาล็อก 20 mA |
| กด [*] | ¥ 0.00 | เก็บปารามิเตอร์ทั้งหมด |
การใช้งาน:
น้ําหนักบนแพลตฟอร์มอิเล็กทรอนิกส์ น้ําหนักบนน้ําหนัก เป็นต้น
ข้อดี:
1.คุณภาพสูง:
เรามีระบบควบคุมคุณภาพที่เข้มงวด ผลิตภัณฑ์ของเราทั้งหมดสอดคล้องกับมาตรฐานคุณภาพสากล และมีอยู่ในหลากหลายตลาดที่แตกต่างกันทั่วโลก
2บริการลูกค้าที่โดดเด่น
เราเป็นผู้ผลิตและผู้ส่งออกมืออาชีพ ที่มุ่งมั่นในการวิจัยและผลิตเครื่องมือชั่งน้ําหนัก
3MOQ ต่ําและจัดส่งเร็ว:
จํานวนการสั่งซื้อเล็กและเงื่อนไขการชําระเงินที่ยืดหยุ่น มันสามารถตอบสนองธุรกิจโปรโมชั่นของคุณได้ดี
ส่งไวๆ มันสามารถตอบสนองความต้องการด่วนของคุณได้
